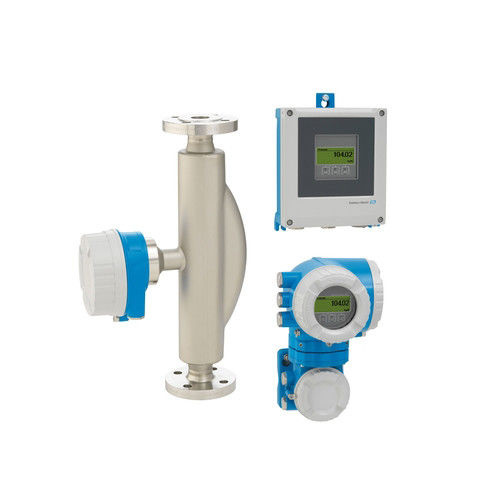

Endress Hauser 8F5B25-BBETAAAAFBAB1ASAABSAA1Proline Promass F 500วัดระบายของโคเรียลิส

8F5B25-BBETAAAAFBAB1ASAABSAA1 Proline Promass F 500Coriolis flowmeter Endress Hauser อุปกรณ์ประกอบการ

โพรมัส เอฟ มีชื่อเสียงมานานแล้วในฐานะเซ็นเซอร์ที่มีความแม่นยําสูงด้วยตัวส่งสัญญาณทางไกลที่นวัตกรรมของตัวเอง Promass F 500 สูงสุดความยืดหยุ่นการติดตั้งและความปลอดภัยในการใช้งานในสภาพแวดล้อมที่ต้องการเทคโนโลยีการเต้นของหัวใจทําให้การวัดมีความน่าเชื่อถือและขยายวงจรการปรับระดับใหม่.

พลังงานประเมินกําลัง

ปรับแต่งการดาวน์โหลดภาพวาด CAD ของสินค้านี้

การตั้งค่า
หลักการวัด
โคเรียลิส

ชื่อสินค้า
เครื่องวัดกระแสที่มีความแม่นยําและความแข็งแรงสูงสุด, ในรูปแบบทางไกลที่มีสูงสุด 4 I/O
ผลการวัดที่สูงสุดสําหรับของเหลวและก๊าซ ภายใต้สภาพกระบวนการที่แตกต่างกันและต้องการ

ลักษณะของเซ็นเซอร์
ความปลอดภัยของกระบวนการสูงสุด resistant to the fluctuating and harsh environments จุดการวัดกระบวนการน้อยกว่า การวัดหลายตัวแปร (การไหล, ความหนาแน่น, อุณหภูมิ)การติดตั้งที่ประหยัดพื้นที่ ไม่จําเป็นต้องใช้ใน / ออก.
กระแสมวล: ความผิดพลาดการวัด ± 0.05 % (PremiumCal) อุณหภูมิกลาง: ₹196 ถึง 350 °C (₹320 ถึง 662 °F) กว้างนาม: DN 8 ถึง 250 (3⁄8 ถึง 10 ")

ลักษณะของเครื่องส่ง
การเข้าถึงข้อมูลเกี่ยวกับกระบวนการและการวินิจฉัยอย่างเต็มที่การตรวจสอบแบบบูรณาการ เทคโนโลยีการเต้นของหัวใจ.
เวอร์ชั่นทางไกลที่มีสูงสุด 4 I/O จอฉายหลังด้วยการควบคุมด้วยการสัมผัสและการเข้าถึง WLAN สายเคเบิลมาตรฐานระหว่างเซ็นเซอร์และเครื่องส่ง

ระยะความกว้างนาม
DN 8 ถึง 250 (3⁄8 ถึง 10")

วัสดุที่เปียก
ท่อวัด: 1.4539 (904L); 1.4404 (316/316L); สายสลัด C22, 2.4602 (UNS N06022)
การเชื่อมต่อ: 1.4404 (316/316L); สายเหล็ก C22, 2.4602 (UNS N06022); 1.4301 (F304)

ตัวแปรที่วัด
กระแสมวล ความหนาแน่น อุณหภูมิ กระแสปริมาณ กระแสปริมาณที่แก้ไข ความหนาแน่นของการพิสูจน์ ความเข้มแข็ง

ความผิดพลาดในการวัดสูงสุด
การไหลของมวล (ของเหลว): ± 0.10 % (มาตรฐาน), 0.05 % (ตัวเลือก)
ความไหลของปริมาณ (ของเหลว): ± 0.10 %
การไหลของมวล (ก๊าซ): ± 0.25 %
ความหนาแน่น (เหลว): ±0.0005 g/cm3

ระยะการวัด
0 ถึง 2 200 000 kg/h (0 ถึง 80 840 lb/min)

ความดันกระบวนการสูงสุด
PN 100, ประเภท 600 63K

ระยะอุณหภูมิกลาง
มาตรฐาน: ₹50 ถึง +150 °C (₹58...+302 °F)
ตัวเลือก: ₹50 ถึง +240 °C (₹58...+464 °F)
ตัวเลือกอุณหภูมิสูง: 50 ~ 350 °C
ตัวเลือก: ¥196 ถึง +150 °C (¥320 ถึง +302 °F)

ระยะอุณหภูมิบริเวณ
มาตรฐาน: ¥40 ถึง +60 °C (¥40 ถึง +140 °F)
ตัวเลือก: ₹60 ถึง +60 °C (₹76 ถึง +140 °F)

วัสดุประกอบตัวเซ็นเซอร์
มาตรฐาน: 1.4301 (304), ทนทานต่อการกัดกร่อน
ตัวเลือก: 1.4404 (316L)
กล่องเชื่อมต่อเซ็นเซอร์ (มาตรฐาน): AlSi10Mg, ปกแต่ง
ตู้เชื่อมต่อเซ็นเซอร์ (ตัวเลือก): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) คล้ายกับ 316L

วัสดุที่ใช้สําหรับกระเป๋าส่งสัญญาณ
AlSi10Mg, ผิวเคลือบ; 1.4409 (CF3M) คล้ายกับ 316L; โพลิการ์บอเนต

ระดับการคุ้มครอง
รุ่นระยะไกลของเซ็นเซอร์ (มาตรฐาน): IP66/67 แบบ 4X
รุ่นระยะไกลของเซ็นเซอร์ (ตามต้องการ): IP69
รูปแบบระยะไกลของตัวส่งสัญญาณ: IP66/67, แบบ 4X

การแสดง/การทํางาน
จอแสดงไฟเบื้องหลัง 4 เส้น พร้อมการควบคุมด้วยการสัมผัส (การทํางานจากภายนอก)
การตั้งค่าผ่านการแสดงและเครื่องมือการทํางานในท้องถิ่น

ผลิต
4 ผลิต:
4-20 mA HART (กิจกรรม / อ่อนแอ)
4-20 mA WirelessHART
4-20 mA (กิจกรรม / อ่อนแอ)
การออกของแรงกระแทก/ความถี่/สวิตช์ (กิจกรรม/อ่อนแอ)
การออกแรงกระแทกสองครั้ง (กระตุ้น/ไม่กระตุ้น)
การออกของเรเล่

สินค้าเข้า
การใส่สถานะ
การเข้า 4-20 mA

การสื่อสารดิจิตอล
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET ผ่าน Ethernet-APL, Ethernet/IP, OPC-UA

พลังงานไฟฟ้า
DC 24 V
AC 100 ถึง 230 V
AC 100 ถึง 230 V / DC 24 V (บริเวณที่ไม่อันตราย)

การอนุมัติพื้นที่อันตราย
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC รายงานการจัดหาและการจัดส่ง

ความปลอดภัยของสินค้า
การตรา CE, C-tick, EAC

ความปลอดภัยทางการทํางาน
ความปลอดภัยทางการทํางานตาม IEC 61508 ใช้ในแอพลิเคชั่นที่เกี่ยวข้องกับความปลอดภัยตาม IEC 61511

การอนุมัติและรับรองการวัด
การปรับระดับที่ดําเนินการบนอุปกรณ์ปรับระดับที่ได้รับการรับรอง (ตาม ISO/IEC 17025)
เทคโนโลยีการเต้นของหัวใจ ตอบสนองความต้องการสําหรับการตรวจสอบการวัดตามมาตรฐาน ISO 9001:20151.5.2a (การรับรอง TÜV SÜD)
MI-005 (ของเหลวอื่น ๆ นอกจากน้ํา, ไฮโดรคาร์บอน, LPG, ของเหลว cryogenic)
NTEP (ของเหลวอื่น ๆ นอกจากน้ํา, LPG, ของเหลว cryogenic)
MC (ของเหลวอื่นๆ นอกจากน้ํา ก๊าซ และของเหลวที่เกิดจากความเย็น)
MI-002, PTB

การอนุมัติและการรับรองของเรือ
การอนุมัติ LR การอนุมัติ DNV การอนุมัติ ABS การอนุมัติ BV การอนุมัติ CCS

การรับรองและรับรองความดัน
PED, CRN, AD 2000

ใบรับรองวัสดุ
3.1 วัสดุ
NACE MR0175/MR0103, PMI; การทดสอบการปั่นตาม EN ISO, ASME, NORSOK

การอนุมัติและการรับรองสุขภาพ
3-A, EHEDG, cGMP
